精密模架主要由四部分构成

发布日期:[2023-06-19]     点击率:

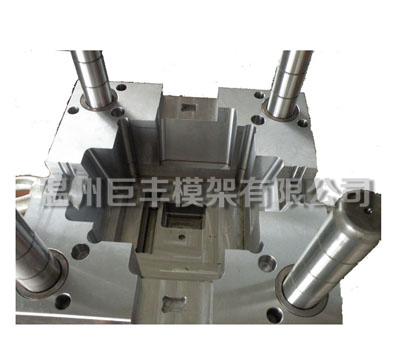

精密模架主要由四部分构成:上模座,下模座,导柱,导套。


一、模座。归属于标件,依据生产制造必须挑选适合的不锈钢板材,对其弯曲刚度,形变指数等物理特性有规定。

1、模座样子分成环形和矩形框。

2、带模柄的模座。可依据高速冲床的状况,生产制造一种或几类规格型号的通用性模柄,随后按零件状况制成凸、型腔。对一般冲孔机、落料、弯折、简易的拉深、校形等,均可选用此类方式 。常见于大批量小而种类多的五金冲压件生产制造。

二、导柱和导套。是正确引导磨具行程安排的导向性元器件。精密模架生产设备主要是数控车床,数控磨床,刨床。数控车床,磨床加工6个面明亮至要求规格。刨床将模架上的精密度规定不太高的孔:如螺钉孔、吊钩孔打孔,攻丝。一副精密模架基础的规定便是必须圆满出模。模架厂精框出模圆满是否,与4个导柱孔的精密度,立即有关。因此 一般状况都必须用CNC立柱式数控加工中心开展迅速打孔随后镗孔,以做到精密度。非标准模架便是在所述的规范化模架的基本上,再开展深度加工。这儿常说的深度加工就是指在除开4个导柱孔之外,别的一套磨具所必须的模芯(模框),精精准定位,锁控制模块,水道(加温/制冷液体安全通道),顶针眼等。进而使磨具制造商可以立即安上其生产加工好的模仁(模仁),就可以开展试件和塑胶产品生产制造。
