标准模架的型号介绍

发布日期:[2020-03-26]     点击率:

模架即模具的支撑,比如压铸机上将模具各部分按一定规律和位置加以组合和固定,并使模具能安装到压铸机上工作的部分就叫模架,由推出机构、导向机构、预复位机构模脚垫块、座板组成。


模架、简化型细水口系统模架、细水口模架。而各种类型的系统模架件组合不一样,又分为许多花式,用一些特殊性的英文字母表示:

I:代表工字模:表示有工面、工底

H:代表直身模:表示在大水口模胚中无面板,而细水口和简化型有面板。

T:表示在大水口模架中,直身模+面板

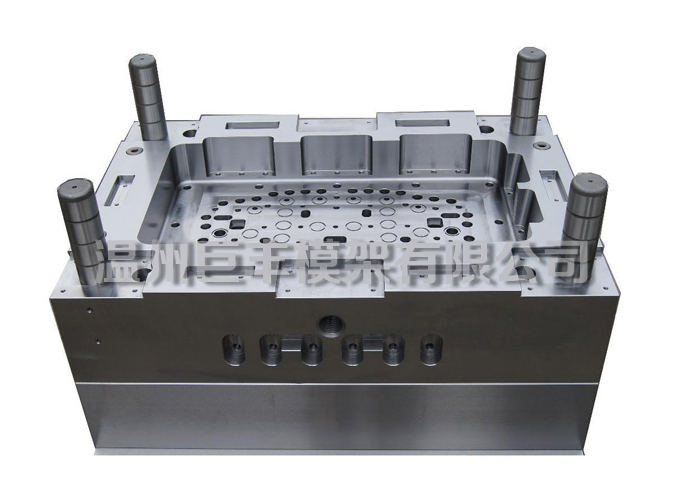

模架


通用标准模架按尺寸型号分:

大水口 1515-5070

简化型 1515-5070

细水口 2025-5070


模架型号:每一组合形式代表一个型号。

系列:同一型号中,根据定、动模板的周界尺寸(长*宽)划分系列。

规格:同一系列中,根据定、动模板和垫块的厚度划分规格。


模架应用效果的呈现来看,就需要符合相应的性能要求,比如强度好、抗冲击性能好等等。模架有预成型装置、定位装置及顶出装置。一般配置为面板、A板(前范本)、B板(后范本)、C板(方铁)、底板、顶针面板、顶针底板、以及导柱、回针等零配件。
